LCD液晶拼接顯示系統

大屏拼接顯示系統解決方案

1. 方案設計

大屏拼接方式靈活多變，現在暫設計用一組55英寸超窄邊液晶顯示器單元按照3（行）×4（列）的拼接方式排列組成，把高清計算機，高清機頂盒等高清數字信號源，經過專業拼接圖像處理器的圖像處理后導出，完成（1920×4）×（1080×3）的超高分辨率拼接顯示。

拼接控制器還配有HDMI、VGA、DVI等多種輸入接口（可擴展），滿足客戶后續對多種信號源的輸入要求。

整套液晶拼接幕墻顯示系統主要由以下幾部分組成：

拼接機柜；

55＂超窄邊顯示單元；（包含嵌入式驅動系統）

HDMI切換矩陣；8路輸入，16路輸出

高清計算機主機；

大屏控制軟件；

連接線纜；

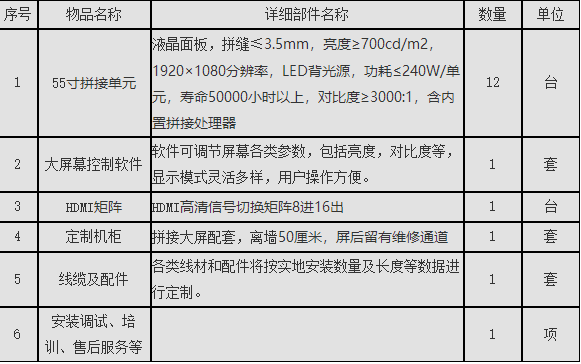

系統清單列表

2.拼接系統結構

該大屏幕液晶顯示系統主要由液晶拼接子系統,圖像處理系統，信號源以及信號傳輸系統組成，整個大屏液晶幕顯示系統通過高清計算機主機、高清機頂盒、PC等相關信號源將有關應用系統的圖文信息顯示在大屏幕上。

液晶子系統

55寸顯示單元

拼接方式：3（行）×4（列）

單屏分辨率為：1920×1080

拼接顯示物理分辨率：(1920×4）×（1080×3）

單屏亮度為：700cd/m2

單屏顯示面積為：1213.5mm（寬）× 684mm（高）

厚度：120mm.

拼接安裝后兩屏物理拼縫僅為：0.35cm

單屏最大電源功率：250W

整體顯示器尺寸：4854mm（長）×2052mm（高）

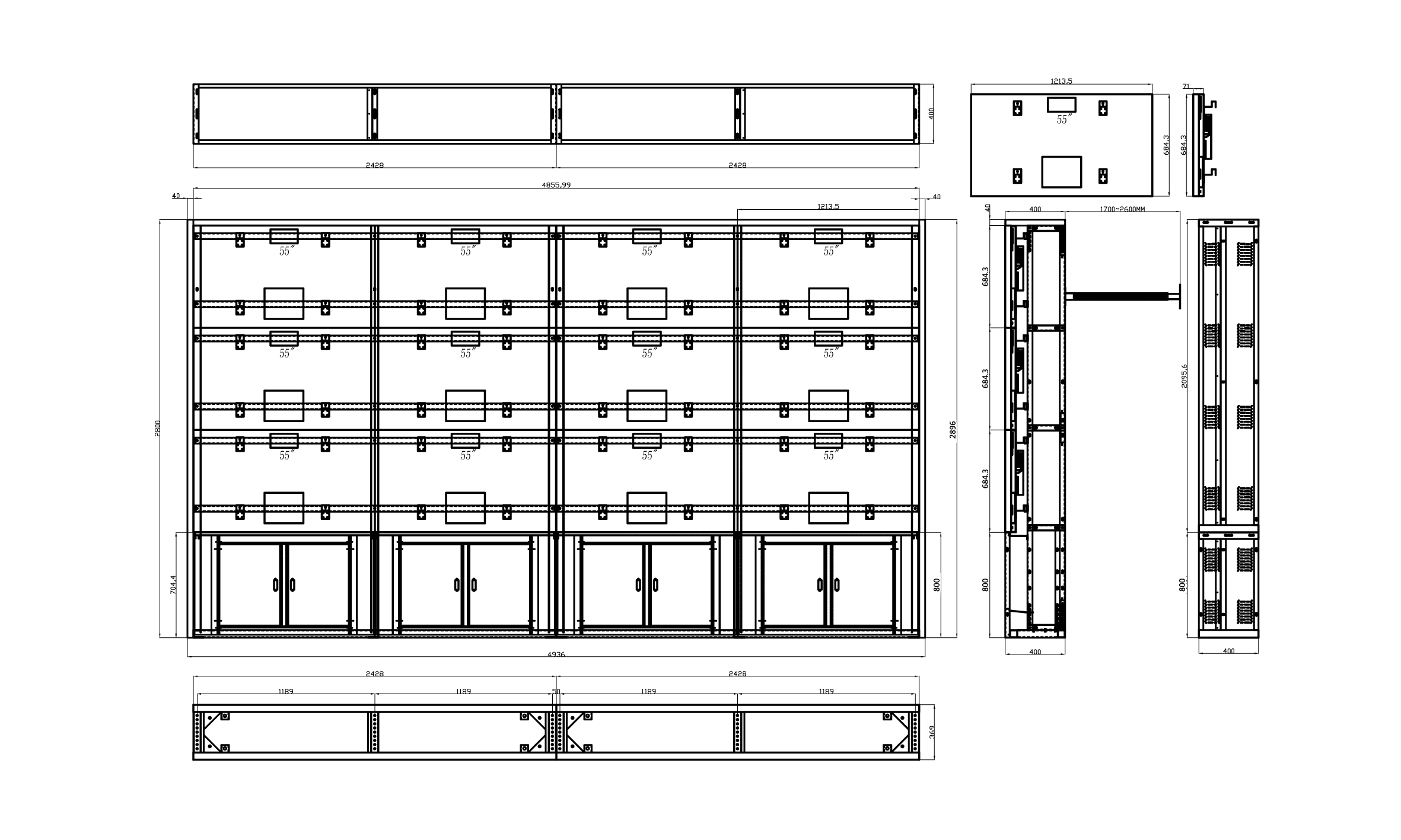

3.顯示單元尺寸圖

4.安裝結構說明

根據施工現場結構狀況，大屏的結構我們采用抽屜式設計方案，所有的顯示單元都可以獨立抽出，不需要動整個拼接墻就可以進行屏體的拆卸和安裝。

承重結構，整個屏體的承重力在安裝地點的承重墻上，通過多點、多面進行鋼性的連接。

掛屏方式，每個拼接單元厚度為120mm，通過掛鉤加活動連接孔的方式，將其以從下向上的安裝順序掛在“田”字型的橫豎-經緯架，經緯架結構通過4根豎梁，連接到整屏的承重框架上。

維護結構：考慮到后期的維護方便，屏體距離墻面的寬度要求至少30厘米，以供維修人員足夠的操作空間。

維護方式：由屏體后方的人員擰開屏體與經緯架連接的螺絲，向前推出顯示單元，大屏正面由2名人員托扶，并摘下屏體，反之亦然。

屏體突出部分通過鋁塑板、鋼板、木料等材料進行邊框裝飾，以確保與整個裝修風格保持協調。

安裝完成后，屏體外延到鋼筋水泥柱的厚度約為500mm，除去外裝飾面的厚度就是屏體外露的尺寸。
